산업용 티타늄 라운드 디스크를 선택하는 방법: 구매자 가이드

티타늄 라운드 디스크가 프리미엄 가치를 지닌 이유

티타늄의 강도 대 무게 비율은 대략 다음과 같습니다. 스테인리스의 2배 무게가 약 40% 감소했습니다. 해수, 염소가 풍부한 환경 및 인체 체액에 대한 내식성은 대부분의 일반적인 금속과 비교할 수 없습니다. 까다로운 산업용 애플리케이션의 경우 이러한 특성은 일반적으로 실행되는 가격 프리미엄을 정당화합니다. 316L 스테인리스강보다 5~10배 높음 킬로그램당.

원형 디스크는 특히 밸브 시트, 펌프 임펠러, 플랜지 블랭크, 열교환기 부품, 수술용 임플란트 블랭크 및 항공우주 격벽 피팅으로 사용됩니다. 평면, 원형 및 대칭형 형상은 CNC 가공의 다양한 시작점이 됩니다.

티타늄 등급 이해: 가장 중요한 결정

티타늄은 단일 물질이 아닙니다. ASTM 지정 등급은 30개가 넘지만 대부분의 산업 구매자는 6개의 짧은 목록 내에서 작업합니다. 잘못된 등급을 선택하는 것은 여러분이 저지를 수 있는 가장 큰 비용을 초래하는 실수입니다.

대부분의 산업 구매자에게는 2등급이 기본값입니다. 내식성, 기계 가공성 및 가용성의 균형을 유지하기 때문입니다. 구조적 부하가 필요할 때만 Grade 5로 업그레이드하십시오. 환경에 표준 CP 등급을 공격하는 산 감소가 포함되어 있는 경우 7등급 또는 12등급을 선택하십시오.

치수 사양: 측정 및 검증 대상

티타늄 원형 디스크에는 4가지 주요 치수가 있습니다. 부품이 일치하지 않는 것을 방지하려면 구매 주문서에 각각을 명확하게 지정해야 합니다.

외경(OD)

표준 재고 디스크는 다음에서 구할 수 있습니다. 10mm ~ 1,000mm OD , 대부분의 창고 재고는 50mm에서 500mm 사이에 있습니다. OD가 600mm를 초과하는 경우 맞춤 주문 리드 타임은 8~14주입니다. 공차 등급 지정: 일반 산업용의 경우 h11(±0.1–0.4mm), 정밀 맞춤 조립의 경우 h8/h9.

두께

디스크는 일반적으로 다음과 같습니다. 두께 1mm ~ 150mm . 3mm 미만에서는 평탄도가 중요합니다. 열간 압연 중 변형으로 인해 100mm당 0.5mm를 초과하는 평행도 오류가 발생할 수 있으며 이는 밸브 또는 씰 응용 분야에 허용되지 않습니다. 5mm보다 얇은 디스크에 대한 평탄도 공차(예: 총 표시기 런아웃 0.2mm 이하)를 지정합니다.

두께-to-Diameter Ratio

1:10 미만의 비율(두께가 직경의 10% 미만)은 얇은 디스크로 간주되며 가공 및 열처리 중에 뒤틀림이 발생하기 쉽습니다. 귀하의 응용 분야에 1:15 미만의 비율이 필요한 경우 공급 조건의 일부로 응력 완화 어닐링을 요청하십시오.

무게와 질량 공차

임펠러와 같은 회전 부품의 경우 질량 공차는 치수 공차만큼 중요합니다. 최대 중량 편차를 지정하십시오. ±0.5% 디스크가 균형 잡힌 회전 어셈블리에 사용될 경우. 고속 응용 분야의 불균형 디스크는 수천 작동 시간 내에 베어링을 손상시키는 진동 주파수를 유발할 수 있습니다.

제조 방법: 단조 vs. 압연 vs. 봉재 절단

디스크 제작 방법은 기계적 특성과 내부 무결성에 직접적인 영향을 미칩니다. 세 가지 생산 경로가 시장을 지배합니다.

• 열간압연 디스크/플레이트 컷: 가장 경제적 인 옵션입니다. 티타늄 슬래브를 열간 압연하여 두께를 맞춘 다음 원형 블랭크를 플라즈마 또는 워터젯으로 절단하여 OD로 만듭니다. 입자 구조는 방향성(이방성)이므로 특정 하중 방향에서 단조 부품에 비해 피로 수명을 10~20% 줄일 수 있습니다.
• 단조 디스크: 빌렛은 톤수에 따라 거의 순 디스크 모양으로 압착됩니다. 이는 입자 구조를 개선하고 다공성을 제거하며 등방성 기계적 특성을 생성합니다. 항공우주 및 의료 분야에는 거의 항상 단조가 필요합니다. 비용은 일반적으로 2-4× 압연 플레이트입니다.
• 둥근 막대에서 잘라낸 디스크: 둥근 티타늄 막대를 필요한 두께로 자릅니다. 이는 스톡 바의 미세하고 가공된 입자 구조를 유지하며 작은 OD(100mm 미만)에 이상적입니다. 큰 직경의 경우 플레이트 컷보다 킬로그램당 비용이 더 비쌉니다.

일반 산업 서비스(플랜지, 스페이서, 중요하지 않은 구조용)의 경우 플레이트 컷 디스크가 비용 효율적입니다. 주기적으로 로드되거나 안전이 중요한 부품의 경우 항상 단조품을 지정하십시오.

표면 마감 옵션 및 각 사항이 중요한 경우

표면 마감은 밀봉 성능, 피로 강도, 생체 적합성 및 후속 가공 비용에 영향을 미칩니다. 공급업체는 다음과 같은 몇 가지 표준 조건을 제공합니다.

• 열간 압연/단조 상태(Ra 3.2–12.5 µm): 밀 스케일이 존재합니다. 최저 비용. 대부분의 응용 분야에서 사용하기 전에 가공이 필요합니다. 원료로 적합합니다.
• 산세/스케일 제거(Ra 1.6–6.3 µm): 산세척은 밀 스케일을 제거하고 수동 산화물 층을 복원합니다. 가공하지 않고도 내식성이 우수합니다. 화학 산업 부품에 공통입니다.
• 접지(Ra 0.4~1.6μm): 밀봉 표면, 정밀 개스킷 시트 및 광학 마운트에는 평평한 표면이 필요합니다. 일반적으로 소형 OD의 경우 디스크당 $15~$50가 추가되고, 대형 OD의 경우 훨씬 더 많은 비용이 추가됩니다.
• 광택 처리(Ra <0.4 µm): 전해연마 또는 기계연마 처리. 이식형 의료 기기(ISO 10993 준수) 및 위생적인 ​​식품/약품 접촉 표면에 대한 필수 사항입니다.
• 양극산화처리: 색상 코딩, 표면 경도 증가(~400HV) 또는 유전 특성 개선을 위한 전기화학적 산화물 층입니다. Type II 아노다이징은 항공우주 MRO 환경에서 일반적입니다.

재료 인증 및 추적성 요구 사항

재료 테스트 보고서(MTR) 없이 산업용 티타늄 디스크를 구매하지 마십시오. 합법적인 MTR은 화학적 조성(ASTM B265, AMS 4928 또는 이와 동등한 기준 충족), 기계적 테스트 결과(항복 강도, UTS, 신장률), 열/로트 번호 및 공장 인증(일반적으로 ISO 17025 또는 NADCAP)을 문서화합니다.

특정 규제 산업의 경우 추가 인증이 적용됩니다.

• 항공우주: AMS 4928(5등급 바/빌렛), AMS 4911(시트/플레이트), FAA 양식 8130-3 또는 EASA 양식 1(감기성 부품용).
• 의료용/이식형: ASTM F67(CP 티타늄), ASTM F136(Ti-6Al-4V ELI), ISO 5832-2/3, ISO 10993에 따른 생체 적합성 테스트.
• 압력 용기/배관: ASME 섹션 II, 파트 B(스트립/시트/플레이트용 ASTM B265), 유럽 시장용 PED 2014/68/EU.
• 핵: ASTM B265 등급 12 또는 16, 보충 NDE(초음파 또는 방사선 검사) 및 ASME NCA-3800 조달 문서 포함.

완전한 열 추적성을 요청하세요. 평판이 좋은 공급업체는 모든 디스크를 티타늄 공장의 원래 용융 열 수치로 추적할 수 있습니다. 이는 고장 분석 및 규제 감사에 매우 중요합니다.

비파괴 평가: 요구 시기

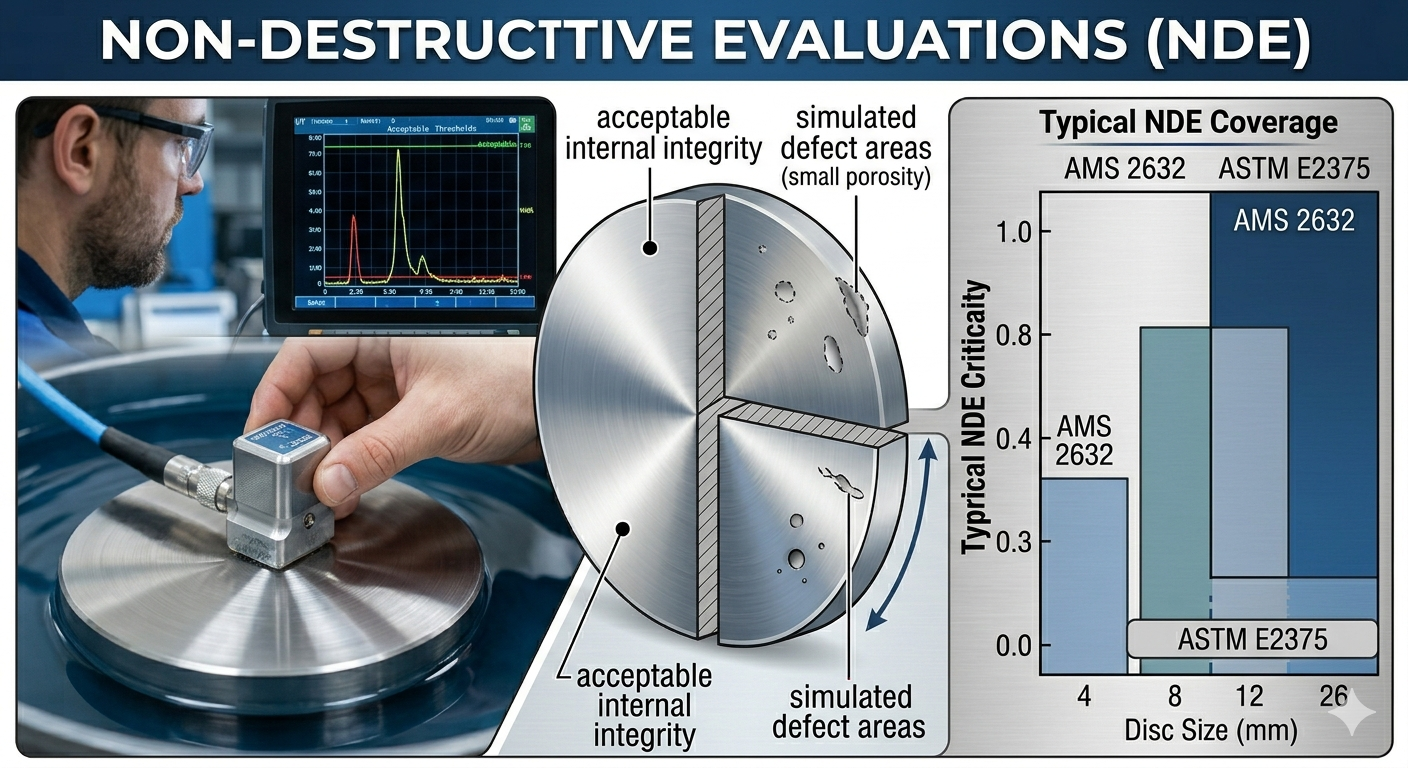

내부 결함(다공성, 함유물, 적층)은 육안으로 감지할 수 없습니다. 구조적 하중을 전달하거나 중요한 어셈블리에 사용되는 디스크의 경우 구매 주문서에 NDE를 지정하십시오. 일반적인 방법은 다음과 같습니다.

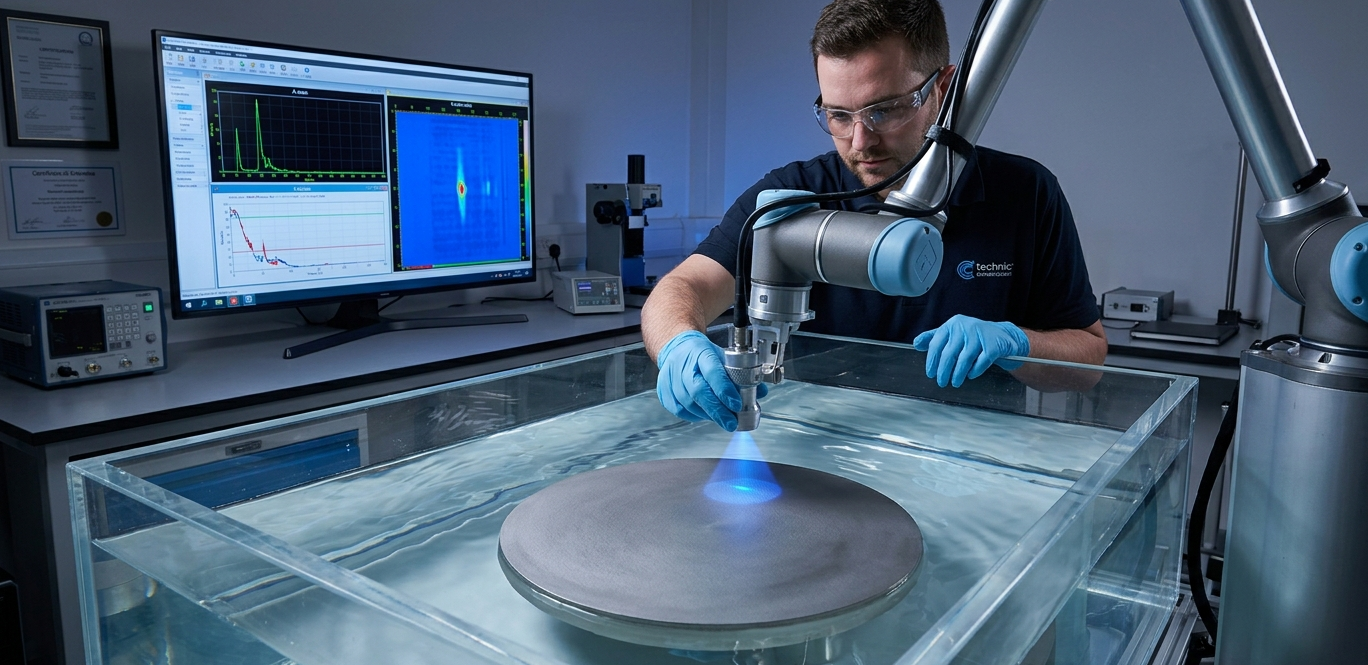

• 초음파 테스트(UT): 두께가 12mm를 초과하는 티타늄 디스크에 대한 기본 NDE 방법입니다. 지하 체적 결함을 감지합니다. AMS 2632 또는 ASTM E2375에 따라 허용 기준을 지정합니다.
• 액체 침투 검사(LPI/FPI): 표면이 부서지는 균열과 다공성을 감지합니다. 저렴한 비용(표준 크기의 경우 디스크당 ~$10~$30). 항공우주에 대해서는 ASTM E1417 또는 AMS 2647에 따라 지정하십시오.
• 방사선 사진 테스트(RT): 복잡한 내부 구조에 대한 X선 또는 감마선 이미징. 원자력 및 압력 용기 응용 분야의 대형 단조 디스크에 사용됩니다.

실제적인 규칙은 다음과 같습니다. 안전에 중요한 모든 디스크에는 LPI가 필요하고 두께가 25mm 이상인 단조 디스크에는 UT가 필요합니다. . 적당한 부하를 받는 일반 산업용 재고의 경우 비용을 통제하기 위해 NDE를 생략할 수 있습니다.

소싱 전략: 밀 다이렉트 vs. 유통업체 vs. 현물 시장

구매 장소는 가격, 리드 타임, 문서 품질 및 위조 위험에 영향을 미치며, 이 모두는 티타늄 공급망에서 중요한 문제입니다.

Mill Direct

1차 생산업체(VSMPO-AVISMA, TIMET, ATI, Kobe Steel)로부터 직접 구매하면 최고의 추적성과 킬로그램당 최저 가격을 제공합니다. 최소 주문 수량은 일반적으로 다음부터 시작됩니다. 500~2,000kg , 맞춤 측정기준의 경우 리드 타임은 12~20주입니다. 대용량, 장기 프로그램에 가장 적합합니다.

공인 대리점

AS9120B 또는 ISO 9001 인증 유통업체는 완전한 MTR 추적성을 갖춘 절단된 크기의 재고를 보유하고 있습니다. 리드타임은 일반적으로 1~3주 표준 등급 및 크기용. 밀 다이렉트에 비해 가격 프리미엄은 15~40%이지만 최소 주문 수량은 훨씬 낮습니다(때로는 한 개 정도). 이는 대부분의 산업 구매자에게 적합한 채널입니다.

현물 시장/온라인 마켓플레이스

온라인 마켓플레이스와 현물 거래자는 매력적인 가격을 제공할 수 있지만 위조 및 등급 오인 위험이 높습니다. 2019년 FAA 조사에 따르면 항공우주 공급망에서 위조된 MTR이 포함된 티타늄 부품이 발견되었습니다. 이는 업계 전반에 걸쳐 지속되는 문제입니다. 독립적인 화학적 검증(XRF 또는 OES 분석) 없이 검증되지 않은 현물 공급업체로부터 안전이 중요한 티타늄 디스크를 구매하지 마십시오.

가격 벤치마크 및 비용 동인

티타늄 가격은 변동성이 크며 원스펀지 가격, 에너지 비용 및 항공우주 수요 주기에 따라 결정됩니다. 그러나 재고 디스크의 대략적인 유통업체 가격 범위(최근 시장 데이터 기준)는 유용한 벤치마크를 제공합니다.

원자재 이외의 가장 큰 비용 동인은 NDE 요구 사항(10~25%), 엄격한 공차(15~40%), 표면 연삭(디스크당 $15~$100) 및 인증 문서(NADCAP/AS9100 서류 작업의 경우 주문당 $50~$200)입니다.

주문하기 전 실용적인 체크리스트

견적 요청(RFQ)을 보내기 전에 이 체크리스트를 사용하여 구매 사양이 완료되었는지 확인하세요.

1. 지정된 합금 등급(예: ASTM B265에 따른 등급 2 또는 AMS 4928에 따른 Ti-6Al-4V)
2. 공차 등급이 명시된 외경(예: 150mm ±0.2mm)
3. 두께 with flatness tolerance if below 10 mm
4. 제조 루트 지정(단조/압연/바컷)
5. 명시된 공급 조건(어닐링, STA, 압연 상태)
6. 표면 마감 요구 사항(산세척, Ra 0.8 µm으로 연삭, 광택 처리, 양극 산화 처리)
7. 나열된 NDE 요구 사항(ASTM E1417에 따른 LPI, AMS 2632에 따른 UT 또는 없음)
8. 요청된 인증 및 추적성 문서(MTR, C of C, 열 번호)
9. 수량 및 시차 배송 일정
10. 포장 요구 사항(개별 포장, 수분 차단, 직접 접촉 적층 금지)

10개 항목을 모두 포괄하는 완전한 RFQ는 여러 공급업체로부터 비교 가능한 정확한 견적을 생성하고 입고 검사에 실패한 부품을 받을 위험을 크게 줄여줍니다.
